FPGA初心者に向けた簡易的に扱える,教育・実験用の開発環境として開発しました.
開発環境とプロジェクトとソースコードを公開します.
開発環境はbinファイルをmicroSDカードにコピーしてください.そのままで起動します.
プロジェクトはvivado2016.2で作成しました.
弄る場合はVerをあわせて,xdcファイルを一つ上の階層に移してください.そのまま編集できると思います.
合わない場合はソースコードも公開しますので,自身でプロジェクトを立てて利用してみてください.
細かい使い方についても資料を公開します.
論文要旨→ダウンロード
修士論文→ダウンロード
開発環境.zip (43MB)ダウンロード
Zybo Zynq-7000 ボード専用 (zynq 7000) → 仕様(秋月電子通商
HP) manual
![](fig01.JPG)
![](fig02.JPG)

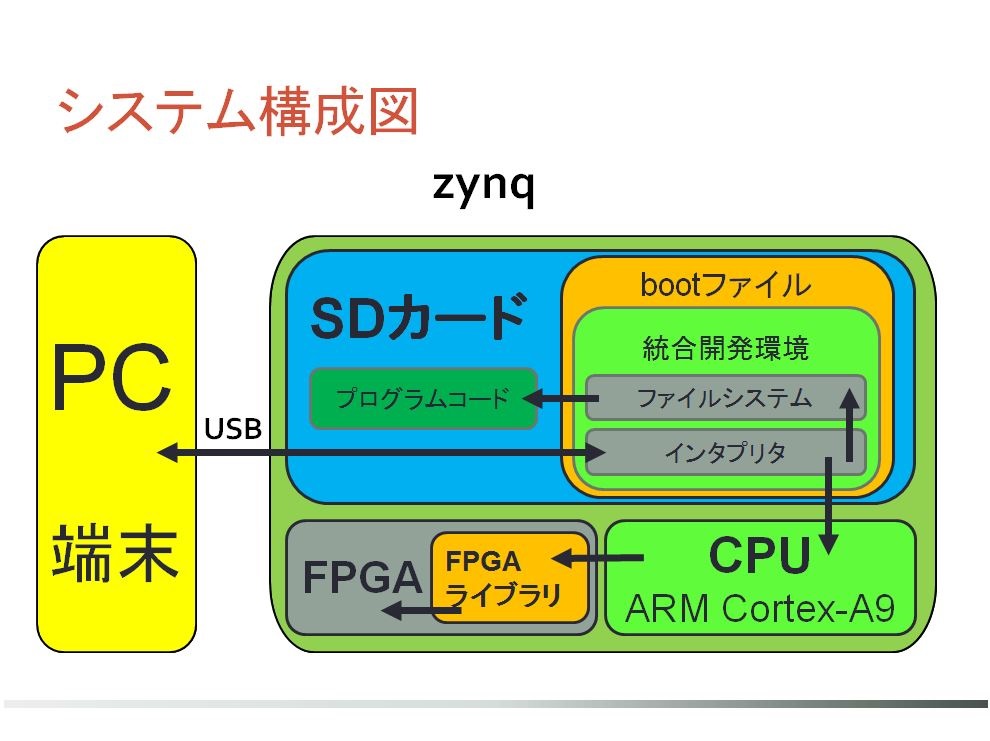

![](fig03.JPG)
![](fig04.JPG)

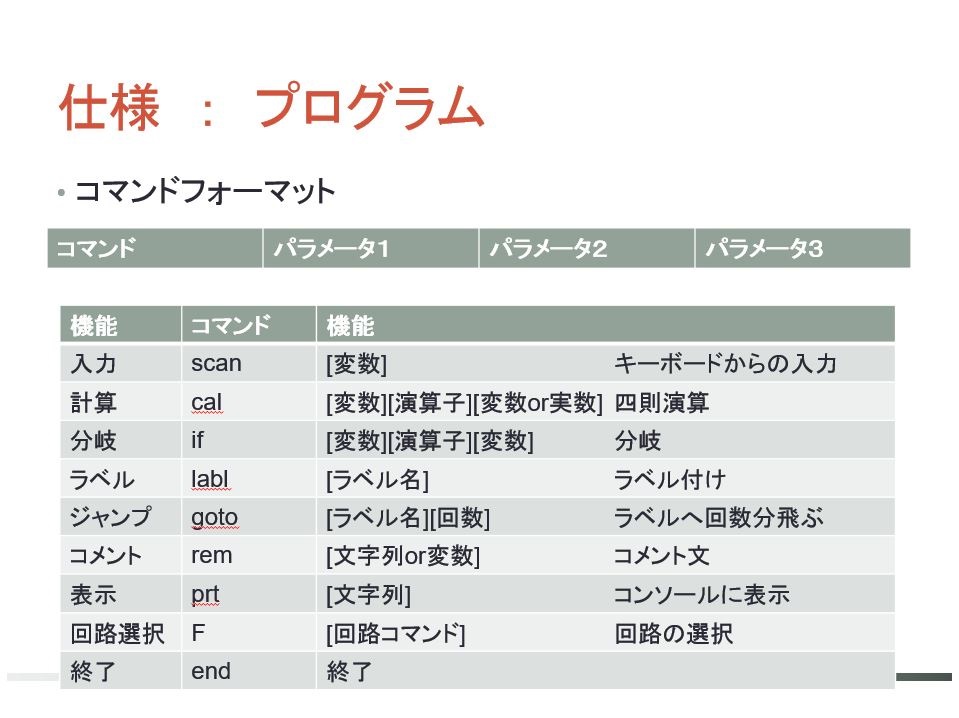

![](fig05.JPG)

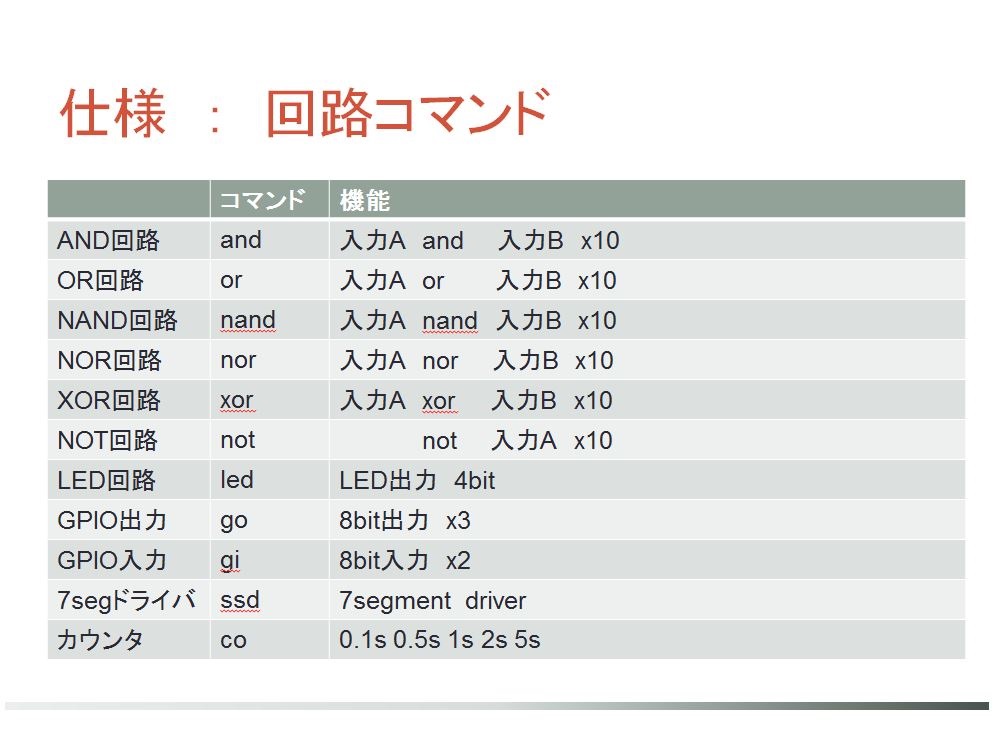

![](fig06.JPG)

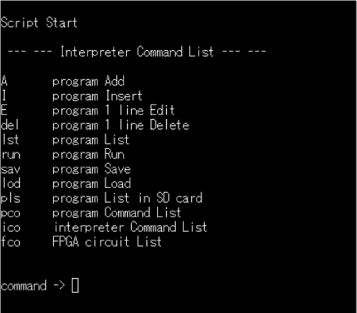

入力画面 ![](fig07.JPG)

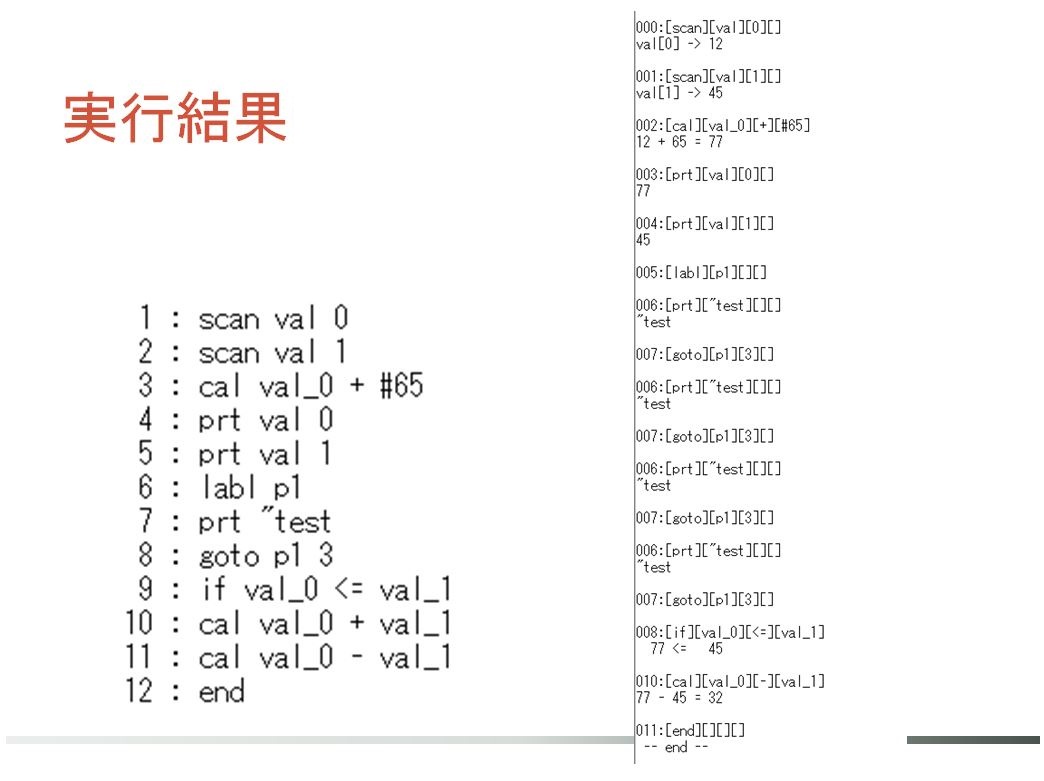

![](fig08.JPG)

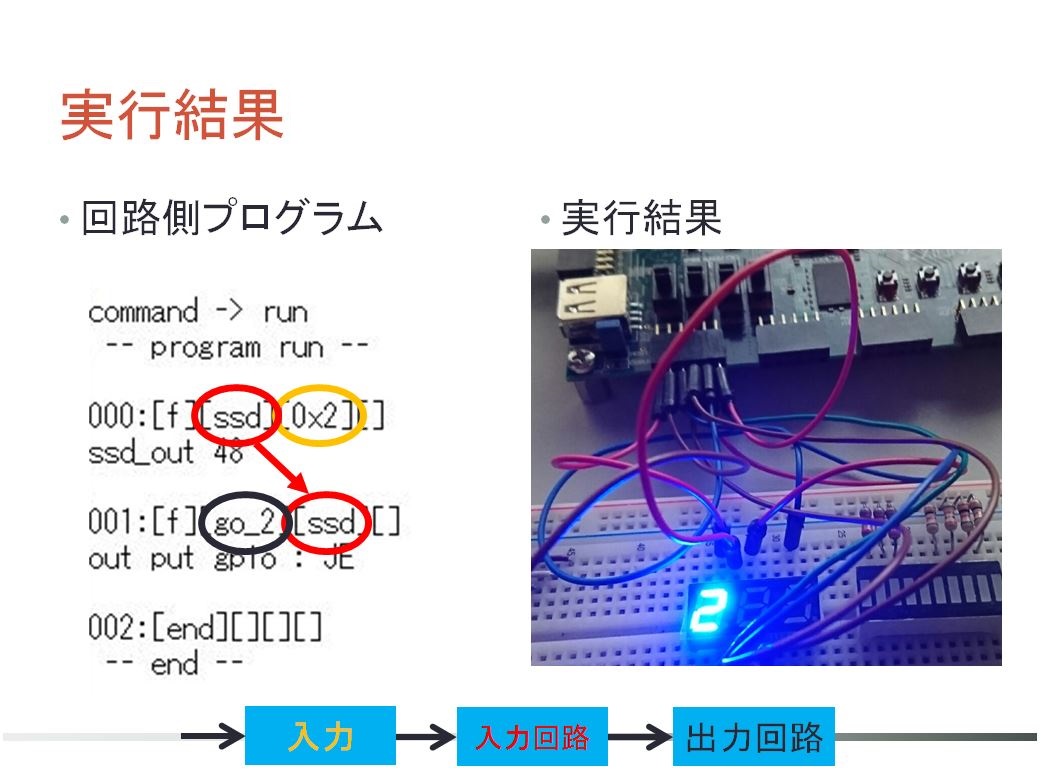

![](fig09.JPG)
![](fig10.JPG)

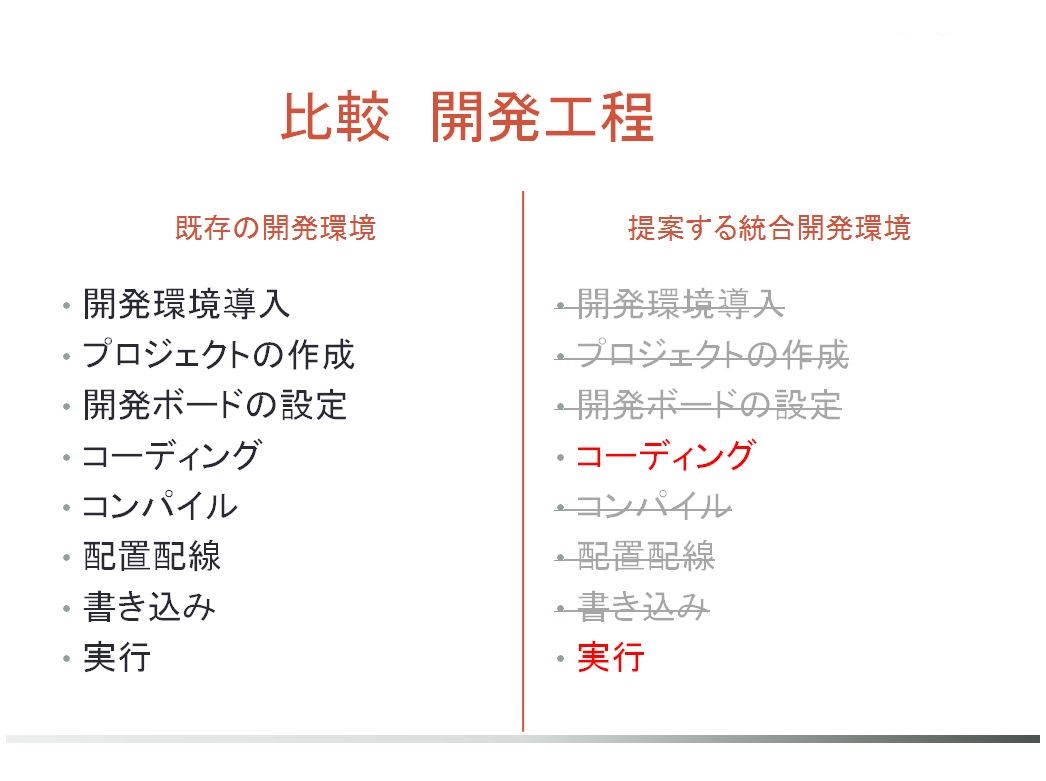

![](fig11.JPG)

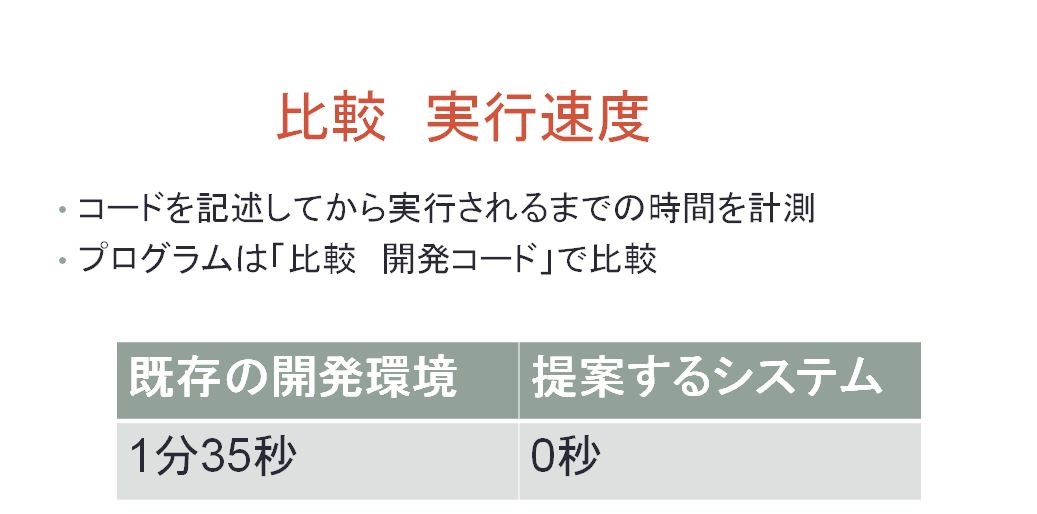

![](fig12.JPG)
